渤海灣北斗地基增強試驗系統應用實例
1.渤海灣北斗地基增強試驗系統的功能：
基于北斗衛星導航系統的渤海灣地區精密定位和導航服務系統，并兼容GPS系統；渤海米級差分導航定位服務；渤海灣實時厘米級三維定位服務。
2.主要技術指標：
| 項目 | 內容 |
指標
|
|
| 覆蓋范圍 | 導航 |
渤海灣
|
|
| 實時定位 | 區域基站戰構成的圖形以及周邊45海里范圍以內 | ||
| 定位精度 | 動態基準精度 | 地心坐標的坐標分量 | 絕對精度優于0.05m |
| 基線向量的坐標分量 | 相對精度優于3*10-8 | ||
| 實時定位精度 | 水平優于3m | 垂直優于4m | |
| 導航 |
1—2米
|
||
| 可用性 | 導航與定位 |
95%
|
|
| 兼容性 | 衛星信號 |
北斗B1、B2、B3;GPS L1、L2
|
|
| 差分?jǐn)?shù)據 |
RTCM、CMR、CMR+
|
||
| 接收機設備 |
目前主流廠商的接收機
|
||
| 通信方式 | 實時用戶 |
兼容中國移動、電信、聯通的2G和3G通訊方式
|
|
3.基準站設備：
（1）室外設備：觀測墩、天線、避雷針；
（2）室內設備：北斗/GPS接收機、網絡設備、UPS電源等

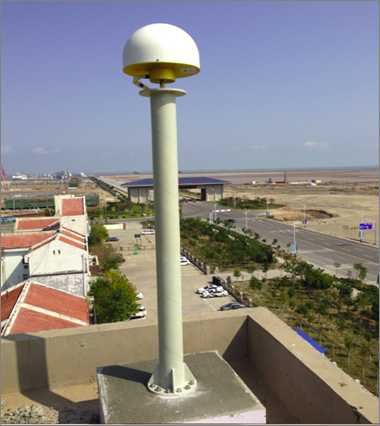

基準站觀測墩
4.基準站分布：
（1）唐山港：樓頂站；
（2）上古林：樓頂站；
（3） 東營港：樓頂站。
5.精度測試過程：
（1）時間：2013年11月15號——2013年11月18號；
（2）陸地定點：天津、天津港、曹妃甸、京唐港、黃驊、東營；
（3）車載測試：天津——東營；天津——京唐港。
6.效果：
RTK定點模式下，渤海灣北斗地基增強試驗系統實時定位內符合精度GPS、BDS、GPS+BDS分別可以達到平面0.012m、0.018m、0.016m，高程分別為0.016m、0.024m、0.028m；外符合精度GPS、BDS、GPS+BDS分別可以達到平面0.026m、0.022m、0.019m，高程分別為0.049m、0.032m、0.033m，高于設計書實時定位外符合精度要求。實時動態測試中，北斗三頻在20秒內歷元固定率達到了92.6%，平均固定時間為13秒。以上表明北斗流動站初始化時間較短，完全能滿足實時性要求。RTK定點測試和車載測試表明，系統不僅實現了設計指標中要求的覆蓋渤海灣，而且在導航方面能夠延伸到距離基準站網更遠的區域。系統時間可用性超過99%，滿足設計要求。
